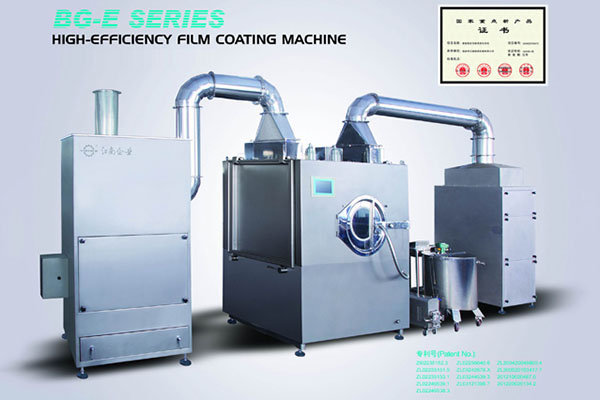

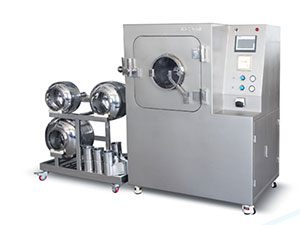

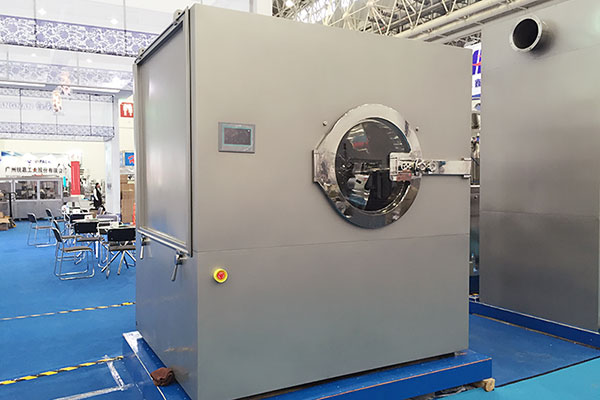

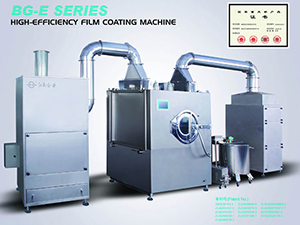

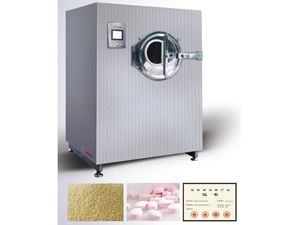

Máquina de Revestimento de Comprimidos de Elevada Eficiência
Com bonita aparência, elevada eficiência e outras vantagens, esta máquina de elevada eficiencia para revestir comprimidos pode fazer membranas orgânicas finas, membranas solúveis em água e membrana de açucar para vários comprimidos, cápsulas, doces, etc. Muito usada em farmácia, alimentação, biologia e outras áreas, esta máquina foi já exportada para o Sudeste Asático, Australia, Europa, Médio Oriente, América do Suk e outras regiões.

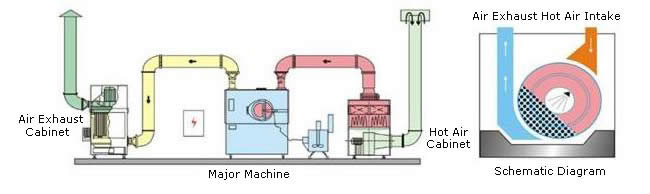

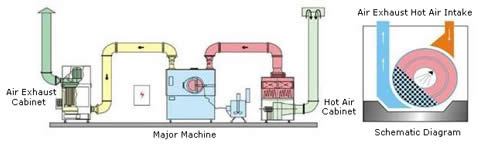

O nucleo do comprimido continua em movimento dentro do tambor de rotação selado. Depois de misturado pelo tambor termostático de mistura, o revestimento é pulverizado no nucleo do comprimido através de pistola de spray. Ar quente limpo fornecido pela cabina de ar quente passa pelo nucleo do comprimido e é descartado pela porta de ventilação, o que faz com que o revestimento seque rapidamente e uma superficie sólida, densa e suave sobre o nucleo do comprimido. Todo o processo é feito sob o controlo de PLC.
Esta máquina de alta eficiência de revestimento vem equipada com um dispositivo de alimentação própria, pelo que evita contaminações cruzadas. Sob a ação da guia de placa agitadora, o núcleo do comprimido move-se suave e frequentemente, o que evita a situação de este cair de alturas grandes e colisões, que por sua vez evita o problema de quebras e fragmentações. A superficie de cima é estreita, pelo que evita materiais auxiliares aderirem à mesma, pelo que se poupa nos próprios materiais e aumenta-se a qualidade do produto.
Especificações| Modelo | ||||||||||
| Capacidade De Carga (L) | 1000 | 600 | 400 | 260 | 150 | 80 | 40 | 10 | ||
| Velocidade do Tambor de Revestimento (rpm) | 0-12 | 1-12 | 1-13 | 1-16 | 1-16 | 1-19 | 1-21 | 1-25 | ||
| Potência do motor principal (kW) | 7.5 | 5.5 | 3 | 2.2 | 2.2 | 1.5 | 1.1 | 0.55 | ||
| Diâmetro do Tambor de Revestimento (mm) | 1580 | 1580mm | 1580mm | 1360mm | 1200mm | $930mm | 750mm | 500mm | ||
| Potência do Motor do Gabinete de Exaustão de Ar(kW) | 22 | 11 | 7.5 | 5.5 | 5.5 | 3 | 2.2 | 0.75 | ||
| Caudal De Escape Do Ar (m3/h) | 20000 | 15450 | 10000 | 7419 | 7419 | 5268 | 3517 | 1285 | ||
| Potência de motor do escape de ar | 7.5 | 5.5 | 3 | 2.2 | 1.5 | 1.1 | 0.75 | 0.37 | ||
| Caudal de ar quente do Gabinete (m3/h) | 10000 | 7419 | 5200 | 3517 | 2356 | 1685 | 1285 | 816 | ||
| Peso da máquina (kg) | 4000 | 2800 | 1562 | 1300 | 1020 | 684 | 500 | 200 | ||
| Ar limpo | Pressão (Mpa) | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | |
| Consumo De Ar (m3/min) | 3.5 | 2 | 1.5 | 1.2 | 1 | 0.4 | 0.4 | 0.3 | ||
| Dimensões(mm) | Máquina Principal | 2500×3100×2800 | 2000×2277×2660 | 2000×167×2660 | 1730×1440X2470 | 1570X1280×2250 | 1210×10000X1900 | 1000×800×1900 | 900×620×1800 | |
| Gabinete de Ar Quente | 1700×1200×2600 | 1600×1100×2350 | 1000×x900×2300 | 1000x900×2300 | 1000x900×2300 | 900×800×22050 | 900×800×2050 | 800×650×1600 | ||
| Gabinete Da Exaustão Do Ar | 3000×1115×2400 | 1050×1000×2470 | 1050×1050×233 | 1050×1060×2300 | 950×950×2245 | 900×820×2130 | 820×720×1750 | |||
| Potência de aquecimento a vapor (kW) | 40 | 29 | 18 | 14 | 14 | 10 | 9 | |||
| Poder De Aquecimento Eléctrico (kW) | 120 | 79 | 61 | 48 | 42 | 30 | 24 | 12 | ||

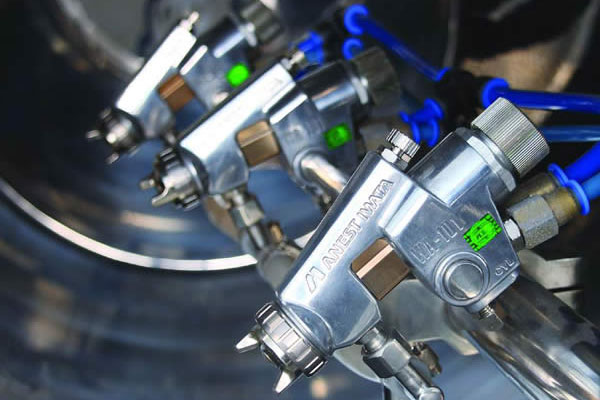

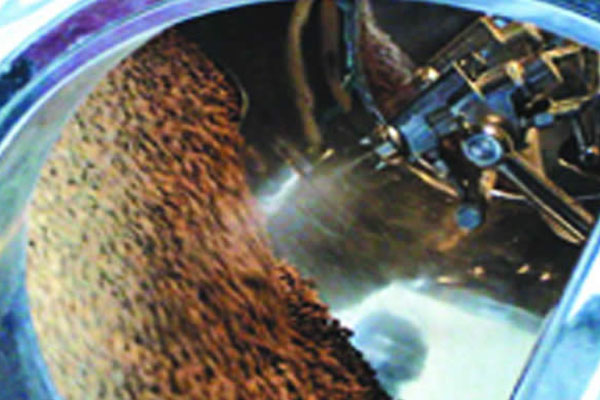

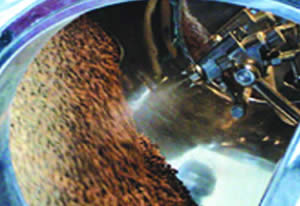

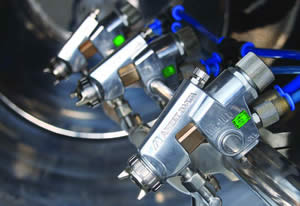

Muito fácil de manejar, a pistola de spray importada funciona com pressão de tiro de 0.29-0.39Mpa e pressão de atomização de 0.4-0.5Mpa, o que evita entupimento e gotas. Com fluxo, ânglo e ventoinha ajustáveis, a pistola de spray trabalha uniformemente e em grandes superficies.

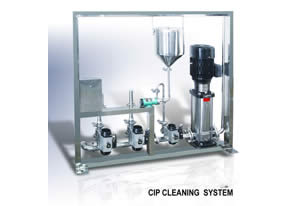

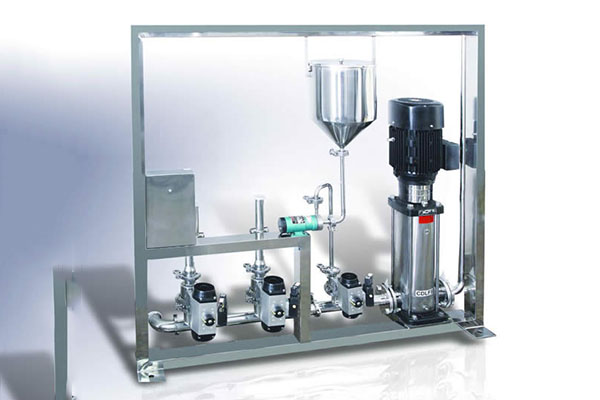

Um dispositivo mecânico é montado dentro da maquina de revestimento de alta eficiência, que pode ser programado para controlar o revestimento de pequenas proções de comprimidos sem desperdiçar materiais auxiliares. Adicionalmente, um sistema de limpeza automático, incluindo uma pistola de spray de alta pressão que chega dentro dos mecanismos de revestimento, exaustores e entradas de ar, é pocional. A pistola spray consegue rodar a 180º e as escovas de limpeza conseguem rodar em todas as direções, tornanado a limpeza mais completa.
Componentes importantes desta máquina são descritas seguidamente.
-

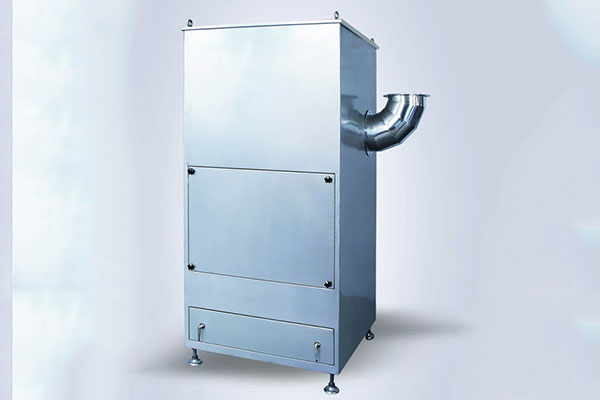

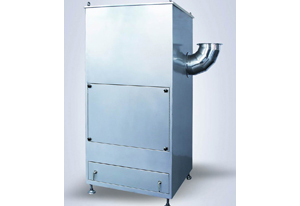

Gabinete da exaustão do filtro-Cartucho
Integral às máquinas de revestimento de comprimidos, o gabinete de exaustão com filtro-cartucho desempenha um papel crucial em manter um ambiente de trabalho limpo.
Este gabinete destaca-se na extração de ar, removendo eficientemente o ar e a poeira do tambor principal, e garantindo uma pressão consistentemente negativa na área operacional. Ele apresenta um sistema avançado de filtro-cartucho, que utiliza pulsos de ar comprimido para a remoção eficaz de poeira.
A eficiência de filtração deste sistema é impressionante, atingindo padrões de grau F9 e oferecendo uma opção de atualização à grau H13 mediante pedido do cliente.
Um destaque notável deste gabinete de exaustão é o seu mecanismo de amortecimento de vibrações, garantindo operação estável e silenciosa. Adicionalmente, o colector de escape é projetada com um dispositivo de prevenção de refluxo. Esta característica torna-se particularmente benéfica quando a máquina não está em operação, pois sela o colector de escape para evitar qualquer fluxo reverso de gases residuais para a canalização. Compacto mas robusto, este gabinete de exaustão é crucial para garantir condições limpas e seguras em ambientes industriais. -

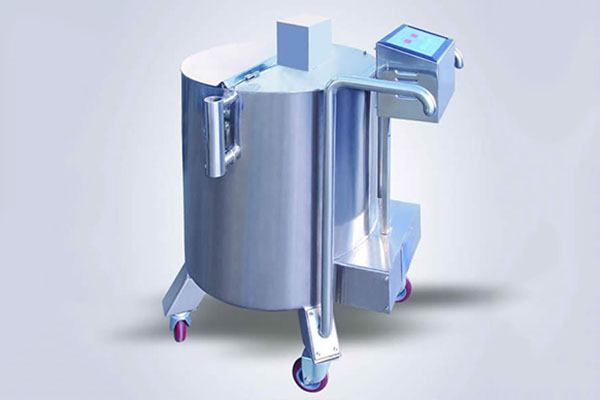

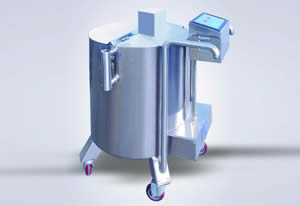

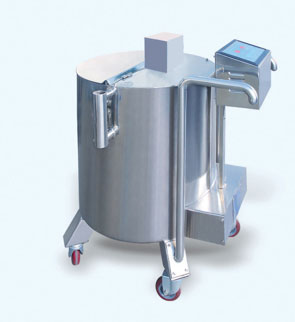

Tanque de agitação e retenção (aquecimento eléctrico)
O tanque de aquecimento eléctrico de agitação e retenção apresenta uma solução abrangente para garantir uma mistura uniforme e um controlo preciso da temperatura numa vasta gama de processos industriais.
Projetado com um agitador pneumático, ele utiliza ar comprimido para o potência, permitindo velocidades de mistura lisas e ajustáveis. O design distinto deste do tanque garante uma agitação consistente, assegurando uma mídia de mistura homogénea.
O tanque de agitação e retenção pode trabalhar numa gama de temperaturas que vai desde a temperatura ambiente até 80°C; o tanque possui um sistema de controlo automático para uma operação conveniente, segura e fiável. Feito inteiramente do aço inoxidável, é submetido a um meticuloso tratamento de superfície interno e externo de polimento espelhado. O tanque de agitação e retenção, com sua combinação de preciso temperatura e preciso regulação e mistura eficiente, é a melhor escolha para diferentes aplicações industriais onde o controlo preciso da temperatura e a mistura eficaz são cruciais. -

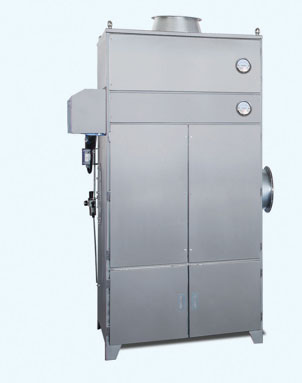

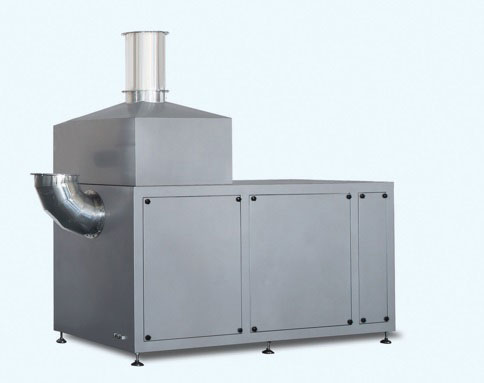

Gabinete superfície-refrigerando do ar quente
O nosso armário de ar quente para arrefecimento de superfícies foi concebido para melhorar o processo de revestimento de comprimidos. Funciona puxando o ar dentro com uma ventoinha. Este ar passa por vários filtros que o limpam e retiram a humidade, tornando o ar seco. O ar seco é ótimo para o revestimento porque adere melhor, melhorando o resultado final. Após a filtragem, o ar é aquecido, seja com vapor ou eletricidade, e depois enviado para o tambor. O gabinete tambem tem uma peça especial para o manter a correr lisamente sem agitar. Este gabinete é mais do que apenas uma máquina; é uma parte fundamental de fazer um ótimo trabalho no revestimento de comprimidos.
